MasterCAD 3D

MasterCAD 3D - Software di progettazione CAD 2D/3D con rendering in tempo reale

MasterCAD 3D è un programma altamente professionale per progettisti esigenti, in grado di affrontare qualsiasi aspetto del dettaglio esecutivo. La facile logica di funzionamento permette a chiunque di apprenderlo in tempi rapidi e la razionalità e completezza delle maschere di dialogo lo rendono intuitivo anche nella ricerca del particolare. Nasce da ArCon, di cui è l'evoluzione.
A una struttura snella e facile nell'uso, abbina strumenti molto sofisticati e potenti che permettono di disegnare geometrie complesse rapidamente. L'avanzatissimo motore grafico, poi, offre l'esclusivo rendering in tempo reale.
Con MasterCAD 3D si tagliano considerevolmente i tempi di progettazione: si pensi alle sezioni e alle quote automatiche, a come si disegnano le scale e i tetti, alla preparazione delle tavole da stampare. Insomma, con MasterCAD 3D hai al contempo il disegno tecnico, l'ambiente 3D da mostrare al cliente, il rendering e il fotoinserimento per le sovraintendenze.

Vantaggi

Disegni in 2D e tutto è in 3D
Per agevolare il disegno, la pianta viene fatta con vista bidimensionale ma è già tridimensionale, con un'altezza e uno spessore.
È sufficiente un clic per passare alla vista 3D e viceversa.

La facilità è velocità
MasterCAD 3D è un programma altamente professionale e al contempo molto facile e intuitivo nell'uso (vedi i video). Questo comporta un netto risparmio di tempo sia nell'apprendimento sia nel disegno. Si pensi alle sezioni o alle quote automatiche, a come si disegna una scala o un tetto per capire le ore di lavoro che consente di risparmiare.

Le sezioni e i prospetti
Per ottenerli è sufficiente tracciare una linea e immediatamente sono pronti. Si passa alla modalità Planimetria e, per vederli, si selezionano da un menù a tendina. A quel punto è possibile modificarli in modo bidimensionale, magari nascondendo linee che non si vogliono mostrare, o disegnandone ulteriori, o li si possono colorare o quotare.

Il rendering in tempo reale
Una funzione avanzatissima di MasterCAD 3D è l'esclusivo sistema di rendering "in tempo reale".
Si posizionano le luci e il rendering viene fatto istantaneamente, evitando di perdere anche ore con la tecnologia del Ray Tracing usata da tutti gli altri programmi di renderizzazione.

La stampa
MasterCAD ricorre ai driver di stampa installati sul sistema operativo, perciò può stampare con qualsiasi plotter e stampante supportati da Windows. La preparazione delle tavole viene fatta nelle modalità Vista 2D e Planimetria. Nella prima si apportano quelle modifiche bidimensionali per perfezionare la presentazione tecnica, ad esempio cancellando o aggiungendo linee nuove, colorando o renderizzando prospetti e sezioni, aggiungendo quote, eccetera. Successivamente, nella modalità Planimetria, da un menù a tendina si scelgono i prospetti che si vogliono mettere in pagina, indicando la scala; allo stesso modo si inseriscono le sezioni create (tracciando una linea), le planimetrie dei vari piani, si aggiungono le viste tridimensionali, i testi e il cartiglio.

---

Le cinque modalità

MasterCAD mantiene tutte le fasi della progettazione all'interno dello stesso programma. Non ricorre a moduli esterni, che hanno lo svantaggio di dover trattare le varie fasi in modo indipendente e su file diversi, con la conseguenza che la modifica di uno di essi non viene riportata sugli altri. Questo è possibile grazie alla struttura logica sulla quale è stato costruito MasterCAD: il progetto è sempre unico ma può essere visto ed elaborato in 5 sezioni diverse (modalità), specifiche per i diversi momenti della progettazione.

Il disegno vero e proprio lo si fa nella Modalità Costruzione; il rendering, l'arredamento, l'inserimento di luci, riflessioni e ombre si svolgono nella Modalità 3D; la sistemazione del terreno la si esegue nella Modalità Terreno; la correzione e l'affinamento grafico delle planimetrie, delle sezioni e dei prospetti per la presentazione tecnica è da farsi nella Modalità Vista 2D; infine, la preparazione delle tavole per la stampa, con la collocazione delle planimetrie, dei prospetti, delle sezioni, delle viste 3D (renderizzate o meno), viene fatta nella Modalità Planimetria.

I muri Impostato lo spessore del muro e la sua stratigrafia, si tracciano le pareti immettendo la lunghezza ed eventualmente l'angolo di rotazione, nei casi in cui non ci sia ortogonalità. In qualsiasi istante può essere modificato qualsiasi aspetto dei muri già disegnati: lunghezza; spessore, sia in modo uniforme sia variabile; altezza, sia iniziale sia terminale; se attivare o disattivare l'intersecazione con gli altri muri, scale e tetti; i retini e i pennini; i materiali, eccetera.

Le scale La logica con la quale MasterCAD disegna le scale è molto intuitiva, con una serie di funzioni per la personalizzazione che sorprendono. Ad esempio, senza dover fare la scala a pezzi distinti, si possono disegnare pianerottoli con forme e dimensioni diverse e rampe di larghezza differente; oppure si possono bloccare l'invito e/o lo sbarco e forzare la scala in quegli spazi; si può intervenire sul valore dell'alzata (correggendo in automatico la profondità pedata e il numero delle alzate), oppure sulla formula 2A+P e anche sulle lunghezze di ogni segmento della scala (rampa o pianerottolo che sia). Si può decidere se debba essere creata automaticamente l'apertura nel solaio e se questa debba seguire la forma della scala oppure se deve essere fatta solo dove si registra un'altezza minima rispetto ai gradini. In qualsiasi istante, può essere modificato qualsiasi aspetto della scala, dalla forma alle dimensioni dei gradini, dai parapetti alla tipologia di scala, eccetera. Molto interessante lo strumento Scala Universale, che consente di disegnare scale di qualsiasi forma.



I tetti Lo strumento dei tetti di MasterCAD 3D è sorprendente: consente di disegnare i tetti più complessi in modo facile e veloce. La logica di funzionamento è questa: come primo passo disegna una falda per ogni lato dell'edificio; poi si spengono quelle che non occorrono e si personalizzano nella forma e nelle dimensioni quelle che devono restare. In automatico, il programma propone anche l'orditura in legno, ogni elemento della quale può essere attivato o disattivato. Interessante il fatto che se si disegnano due tetti che si interesecano, con un semplice clic il programma può unirli in un'unica copertura. Sempre per i tetti, sono presenti tutte le tipologie di abbaini e gli strumenti per i lucernari.



I terreni La modellazione dei terreni avviene disegnando l'area del terreno e immettendo le quote altimetriche che danno la conformazione al terreno.L'inserimento delle quote può avvenire singolarmente o su polilinee che danno al terreno dei valori vincolanti, la funzione "Polilinea di punti altezza". Questo strumento è fondamentale per definire con precisione singole aree di terren è una sorta di curva di livello. Per creare un terreno a gradoni, ad esempio, si disegnano le singole "curve" con la Polilinea e si quota l'interno e l'esterno di ciascuna di esse (che in 3D saranno la quota superiore e quella inferiore). Il terreno può essere anche importato come file topografico nei classici formati TXT, XYZ, PKT, XLS (MS Excel), MDB (MS Access) e CSV. Importante anche il fatto che, come con i gialli e i rossi per i muri, è possibile vedere il terreno originario (ante lavori) e quello modificato (post lavori).

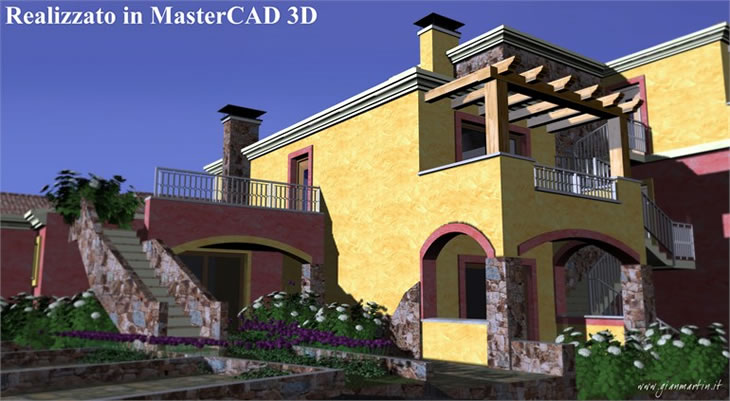

Il rendering in tempo reale MasterCAD 3D ha un motore di rendering estremamente evoluto. La velocità di renderizzazione è sorprendente tanto che questa tecnica si chiama "in tempo reale": fa il calcolo delle luci, delle ombre e dei riflessi in pochi istanti. È necessario inserire le luci e in quell'istante viene fatto il rendering. Se poi ci si sposta nel progetto, l'ambiente resta renderizzato senza dover rifare il calcolo. Questo significa che si può camminare nell'ambiente renderizzato e, quando si preferisce, salvare l'immagine di ciò che si vede come anche l'intero video delle passeggiate. Da notare che MasterCAD3D permette anche di ottenere effetti di renderizzazione che solitamente programmi specifici possono avere solo tramite plug-in venduti a parte: un esempio è l'occlusione ambientale, ossia l'ombra più marcata negli spigoli dei muri e dei soffitti; oppure l'effetto schizzo a matita, così da far sembrare il disegno fatto a mano. Siccome spesso il rendering del progetto va inserito nel contesto paesaggistico, soprattutto per comuni e sovrintendenze, ecco che MasterCAD si rivela nuovamente utile perché consente il fotoinserimento, tra l'altro con tecniche innovative che ne facilitano l'operazione.

L'arredamento
Il catalogo di oggetti a disposizione è di circa 3.000 elementi, suddivisi per le più diverse categorie: dai mobili della cucina a quelli per il salotto, dalle camere da letto ai bagni, dagli alberi alle cancellate, eccetera. Qualsiasi oggetto è modificabile nelle dimensioni e nelle fotografie di rivestimento (mappature). È utile sapere che MasterCAD 3D importa i file 3DS (ossia di 3D Studio), disponibili in grandissime quantità in Internet.
L'inserimento è semplice: basta trascinare gli oggetti dal catalogo direttamente nel progetto. Il concetto di gravità facilita il loro posizionamento nello spazio, senza dover ogni volta specificare a quale altezza posizionarli.



Rifinitura 2D e impaginazione Spesso, il disegno realizzato necessita di una rivisitazione grafica prima della stampa definitiva, affinché la presentazione tecnica sia perfetta. Tale fase viene affrontata in una specifica sezione del programma: la 'modalità Vista 2D'. In questa, ad esempio, si possono disegnare, cancellare o nascondere linee 2D, rivedere pennini e retini, aggiungere ulteriori quote, magari modificandone i valori. Insomma sistemare per la stampa le piante dei vari piani o le sezioni e i prospetti. Terminata questa fase, si passa all'impaginazione vera e propria nella modalità Planimetria. Qui si stirano sul foglio dei rettangoli nei quali si sceglie di mostrare le planimetrie, le sezioni, i prospetti o le viste 3D precedentemente elaborati. La scala di rappresentazione può essere modificata in qualsiasi istante, così come qualsiasi livello del progetto può essere nascosto o reso visibile secondo esigenza. In tavola, può essere messa un'immagine renderizzata e anche una vista 3D, ruotabile o modificabile a piacere.

File gestiti, scambio di file tra programmi e utenti

Importazione
File 2D: DWG, DXF e MBA
File 3D: 3DS statici e animati, ACO, ACP, O2C
Immagini: BMP, GIF, JPG, TIF, WMF, EMF

Esportazione
Dati: RTF, HTML, XML, XLS, TXT
File 2D: DWG, DXF, EMF, WMF
File 3D: 3DS, WRL (WRML), X3D, PovRay
Immagini: BMP, JPG, GIF, PNG, TIF
Video: Filmati AVI

Requisiti di sistema
Sistema operativo: Windows 7/Vista/XP
Hardware: Pentium IV, 512 MB di Ram, 4 GB liberi, scheda video 64 MB, porta USB libera, lettore DVD
Raccomandato: Intel Core 2 Duo E6400 (2,13 Ghz) / AMD Athlon 64 X2 4800+, 2GB di Ram, 10 GB HD liberi, scheda video nVidia GeForce / ATI Radeon, porta USB libera, lettore DVD, accesso a Internet

Disponibilità:
Lingua italiana
1 DVD

Prodotti
Systems Comunicazioni propone una vasta linea di prodotti tra i quali:

• MasterCAD 3D, CAD 3D di massimo livello
• ArCon Master 3D, CAD 3D Facile, veloce e professionale
• ArCon Small Business, CAD 3D per la presentazione al cliente
• Modulo CreativeLines per la stampa dei progetti (incluso in ArCon Master 3D)
• Modulo Tetti e case in legno per la progettazione avanzata di strutture lignee
• Modulo d'aiuto Assistente angoli (incluso in ArCon Master 3D)
• Modulo preventivi oggetti 3D di ArCon (incluso in ArCon Master 3D)
• NeoBook per la presentazione professionale delle immagini e dei video creati
• NeoPaint per trasformare facilmente le fotografie dei propri materiali in mappature

Assistenza
MasterCAD 3D include il servizio di assistenza tecnica inclusa nell'offerta standard.
