Sistema MUR

Controllo erosione e rinverdimento di terre armate

Sistema per la realizzazione di terrazzamenti con facciata rinverdita, costituito da una rete elettrosaldata piegata a 65°, rinforzata con tiranti per mantenere la geometria, con funzione di guida e supporto, una geogriglia mono-orientata in HDPE e un feltro vegetativo preseminato per il controllo dell'erosione in facciata.

Il sistema MUR si compone dei seguenti componenti:

• Cassero metallico;
• Tiranti metallici per casseri;
• Geogriglia Tenax FLEXA;
• Feltro vegetativo preseminato (FVP).

Applicazioni

• Realizzazione di terrazzamenti per allargamento giardini;
• Riprofilatura pendii inclinati.

Caratteristiche

• Facciata rinverdita per un naturale inserimento nell’ambiente;
• Possibilità di creare curve per seguire la conformazione del terreno.

Vantaggi

• Posa semplice e veloce che non richiede manodopera specializzata;
• Nessuna opera in cemento armato.

Installazione

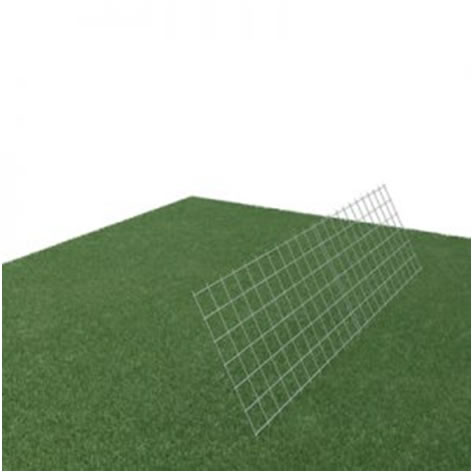

1 - Preparazione del fondo e posa dei casseri;

Dopo aver livellato e compattato il sottofondo, disporre il primo strato di casseri in metallo allineandoli e collegandoli tramite filo di ferro o fascette in plastica.

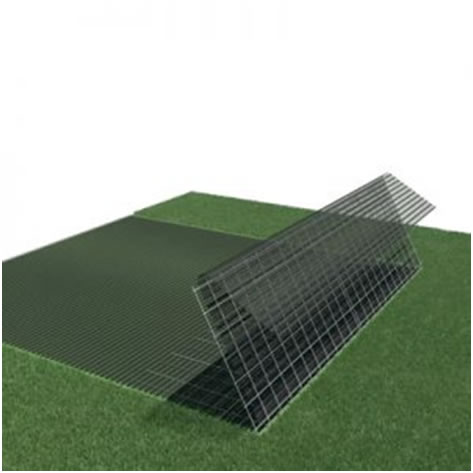

2 - Posa della geogriglia

Tagliare le geogriglie della lunghezza necessaria (verificare la lunghezza di ancoraggio) e stenderle perpendicolarmente alla superficie del pendio fianco a fianco.
Lasciare una porzione di geogriglia in eccesso (circa 1.5 m) ripiegata sul fronte esterno del cassero.

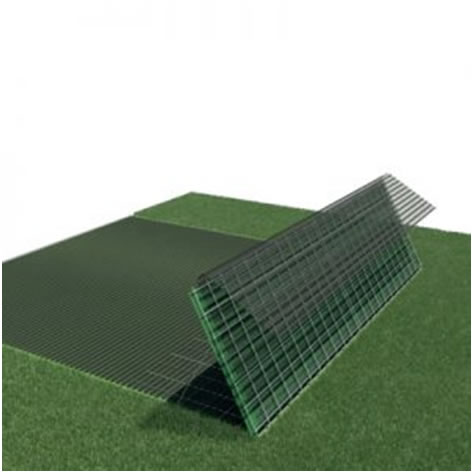

3 - Posa del feltro vegetativo e dei tiranti

Sistemare e assicurare il feltro vegetativo preseminato Tenax FVP tra la geogriglia e il cassero al fine di prevenire la fuoriuscita di materiale di riempimento dal fronte.
Posizionare i tiranti di ancoraggio per fissare la geometria dei casseri secondo l'inclinazione prevista.

In alternativa è possibile applicare in facciata una stuoia in paglia e cocco tipo Tenax ECOMAT o una rete in juta tipo Tenax GEOJUTA.

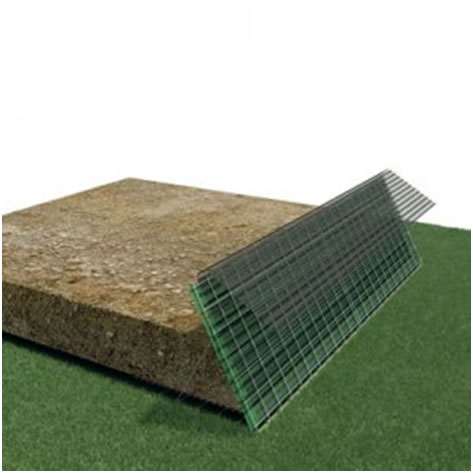

4 - Posizionare il terreno di riempimento

Distribuire il materiale di riempimento partendo dalla zona frontale e procedendo con la distribuzione su tutta la lunghezza della geogriglia, realizzando strati da 30 cm.
Procedere compattando il primo strato di terreno.

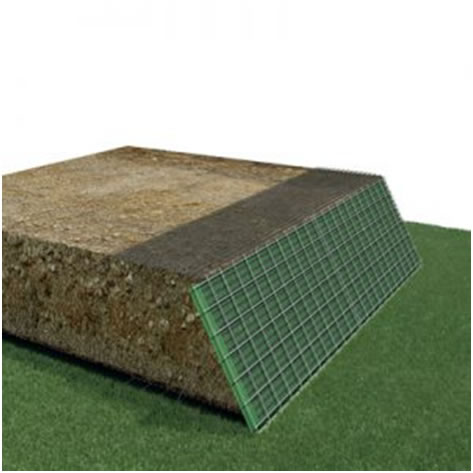

5 - Compattazione del materiale di riempimento

Posizionare il terreno di riempimento fino a livello del cassero e procedere compattando usando idonei rulli compattatori e mantenendo una distanza minima di 1.5 m dal fronte del pendio.
In prossimità della facciata, procedere con la compattazione utilizzando un compattatore più leggero (piastra vibrante con massa complessiva inferiore a 1000 kg).

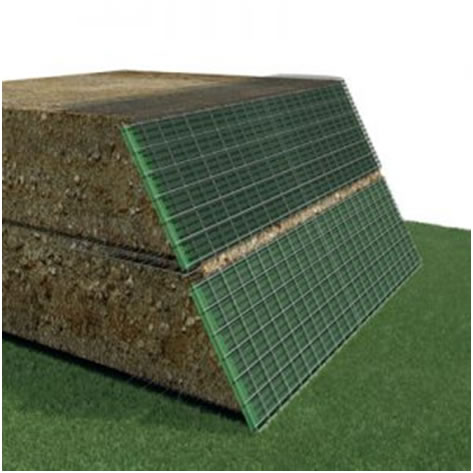

6 - Completamento e strati successivi

Risvoltare la parte in esubero, della geogriglia lasciata precedentemente al di là del cassero, ancorando l'estremità libera con dei chiodi a U.

Ripetere le operazioni descritte fino al raggiungimento della quota di progetto.
