Test su pali

STRUMENTAZIONE PER IL CONTROLLO ECOMETRICO E CROSS-HOLE DI PALI DI FONDAZIONE



PET (Pile Echo Tester) utilizza il metodo Pulse-Echo (PEM) per dei rapidi controlli qualità su un gran numero di pali. La testa del palo viene sollecitata da un leggera martellata.

L'onda riflessa viene registrata e analizzata tramite un accelerometro digitale per fornire informazioni relative alla lunghezza e alla forma del palo. È disponibile anche nella versione Bluetooth per Pocket PC.

Il "Cross Hole Ultrasonic Monitor" CHUM utilizza il metodo sonico "cross-hole" (CSL) per effettuare un'accurata verifica ad alta risoluzione delle fondazioni profonde. Un'onda ultrasonica viene inviata da un trasmettitore ad un ricevitore, i quali vengono spostati lungo tutta la lunghezza del palo all’'nterno di tubi "annegati" internamente allo stesso nel corso della gettata.

La velocità dell'onda e la sua energia sono fortemente influenzate dalla qualità stessa del cemento. Altri metodi supportati da CHUM sono il "Single Hole Ultrasonic Testing" (SHUT) e la tomografia (2D e 3D).

Test su pali
Test su pali

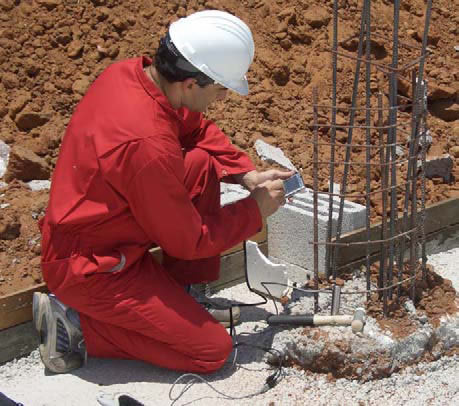

PET (Pile Echo Tester) utilizza il metodo Pulse-Echo (PEM) per dei rapidi controlli qualità su un gran numero di pali. La testa del palo viene sollecitata da un leggera martellata. L'onda riflessa viene registrata e analizzata tramite un accelerometro digitale per fornire informazioni relative alla lunghezza e alla forma del palo.

STRUMENTAZIONE PER CONTROLLI CROSS-HOLE SU PALI.

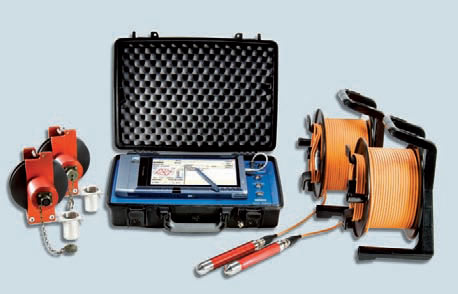

Il "Cross Hole Ultrasonic Monitor" CHUM utilizza il metodo sonico "cross-hole" (CSL) per effettuare un'accurata verifica ad alta risoluzione delle fondazioni profonde. Un'onda ultrasonica viene inviata da un trasmettitore ad un ricevitore, i quali vengono spostati lungo tutta la lunghezza del palo all'interno di tubi "annegati" internamente allo stesso nel corso della gettata. La elocità dell'onda e la sua energia sono fortemente influenzate dalla qualità stessa del cemento. Altri metodi supportati da CHUM sono il "Single Hole Ultrasonic Testing" (SHUT) e la tomografia (2D e 3D).

VANTAGGI

  • Facile da utilizzare: è sufficiente una giornata per imparare da soli ad utilizzare CHUM, non è richiesto alcun training aggiuntivo;
  • Potenti funzioni di Tomografia (incluse nel pacchetto base);
  • Collegabile a qualsiasi PC/Laptop con porta USB standard;
  • Aggiornamenti software gratuiti per 10 anni;
  • Software di assistenza all’interpretazione dati.
