VECTOR

Contatta

METALMEK ILLUMINAZIONE

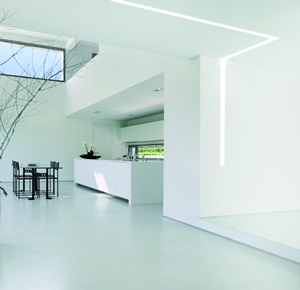

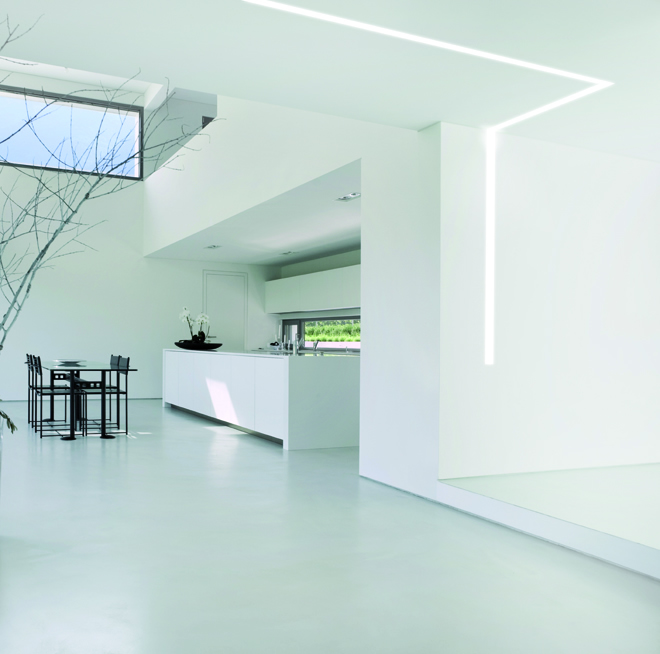

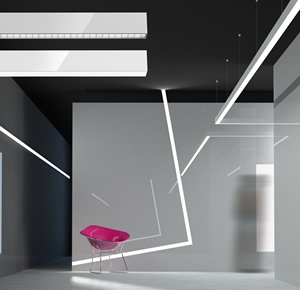

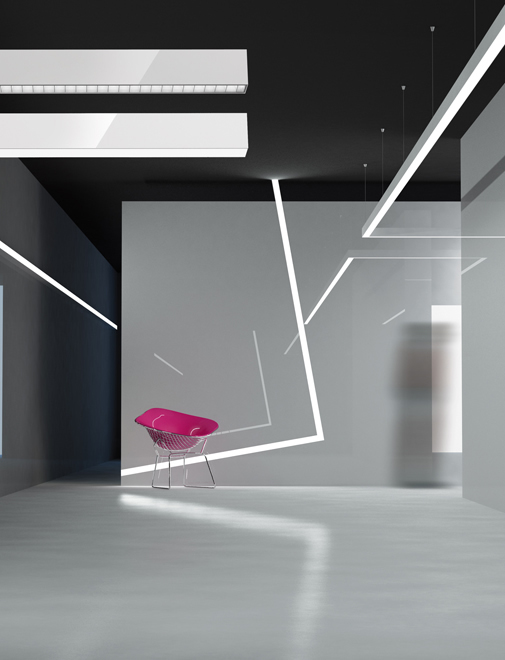

VECTOR è il nuovo sistema a canale luminoso in estruso d'alluminio per applicazioni a sospensione, plafone ed incasso.

VECTOR può essere gestito sia come un apparecchio d'illuminazione con dimensioni finite che come un sistema flessibile capace di adattarsi a molteplici situazioni progettuali.
Il sistema è disponibile in varie versioni: Vector (corpo a filo cartongesso); Vector Frame (corpo con cornice), diverse grandezze e potenze con differenti dispositivi ottici, mono e bilampada. Il flusso luminoso, diretto o diretto/indiretto e la disponibilità di un'ampia serie di elementi di montaggio, offrono ai progettisti molteplici possibilità d'impiego: dalla più semplice a quella più complessa.

DATI TECNICI

Tipi di installazione:

  • Apparecchio da incasso;
  • Apparecchio da plafone;
  • Apparecchio a sospensione.

Emissione luminosa: diretta; diretta/indiretta.

Sorgente luminosa: FLUORESCENZA TUBOLARE - T5 (ZVEI: T16), Attacco lampada: G5;

Disposizione lampade: per linee luminose con e senza soluzione di continuità.

COMPONENTI DEL SISTEMA

Corpo in estruso di alluminio verniciato verniciato con polveri epossipoliestere SOLVENT FREE di colore bianco o grigio metallizzato RAL 9006, termoindurenti a 180°C, con pretrattamento superficiale di fosfatazione.
Piastra in lamiera d'acciaio, asportabile, su cui sono montati i componenti di cablaggio.
Piastra in lamiera d'acciaio, asportabile, per binari elettrificati.
Testata in lamiera d'acciaio.

DISPOSITIVI OTTICI

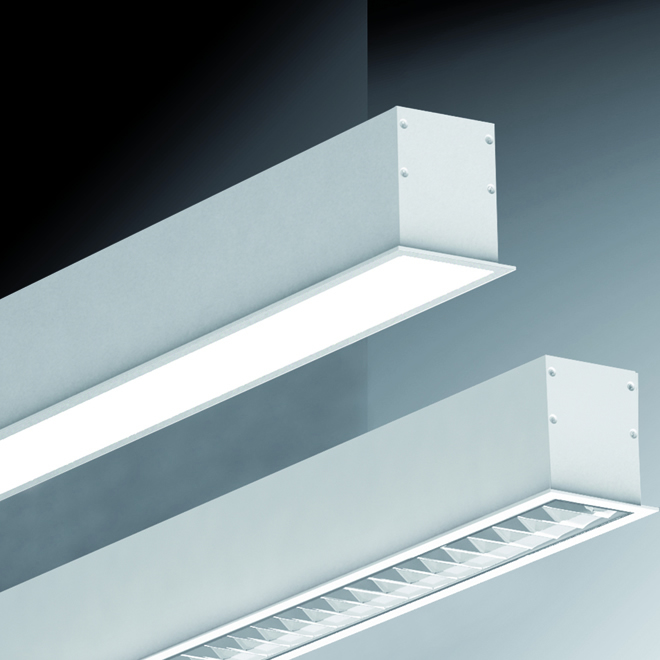

Ottica lamellare Darklight, a doppia parabolicità in alluminio speculare antiriflesso, antiridescente, con lamelle paraboliche chiuse superiormente, a bassissima luminanza. (PAR)

Diffusore in policarbonato opale. (OP)

Cablaggio in classe I, predisposto per la connessione in fila continua;
cavetto rigido unipolare HT 90°C - IEC 227-3, con guaina in PVC, non propagante la fiamma;
morsetto: 2P+T;
alimentazione elettronica 230-240 V / 50-60 Hz;
rifasato in parallelo cos φ> 0,95.

Normative CEI EN 60598-1; CEI 34-21.

Direttive 89/336/CEE;
73/23/CEE (e successive modifiche).

VERSIONI SU RICHIESTA

  • complesso di emergenza (ove possibile)
  • alimentatore elettronico dimmerabile
  • alimentatore elettronico dimmerabile DALI
  • altri colori su richiesta
